アンテナの「分配器」と「分波器」の違い｜まちがえて付けると映らない。選び方のコツと「全端子通電形」

テレビを増やしたい、レコーダーをつなぎたい——そんな時にアンテナ線を分ける部品が必要になります。ただ「分配器」と「分波器」は名前も形も似ていて、まちがえて買う方が多い部品です。テレビメーカー（ソニー）のサポート情報をもとに、違いと選び方をまとめました。

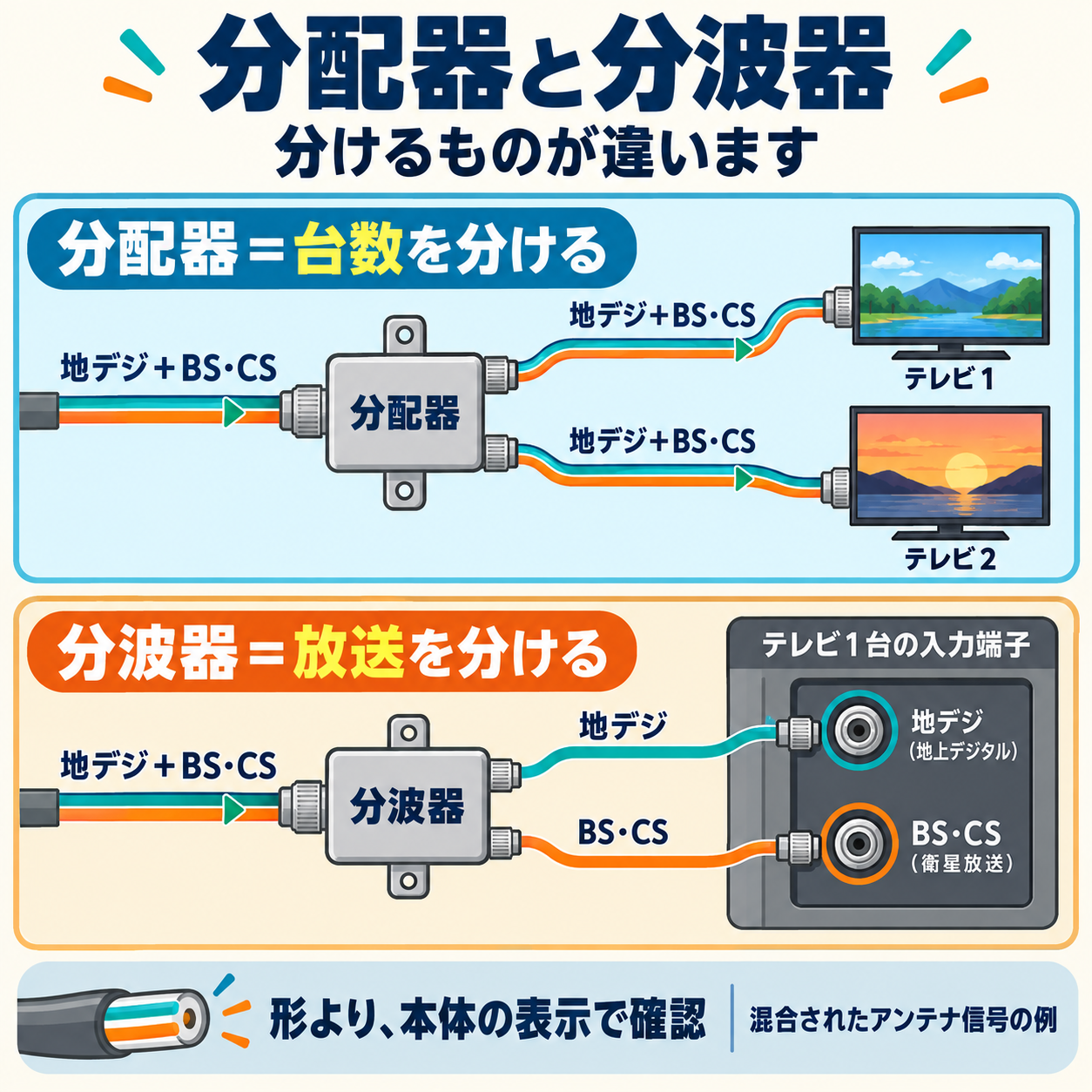

分配器と分波器の違い

たとえば、壁のアンテナ端子から来た1本の線を、テレビの「地デジ入力」と「BS・CS入力」の2つにつなぐなら分波器。テレビとレコーダーの2台に同じ信号を送るなら分配器、という使い分けです。

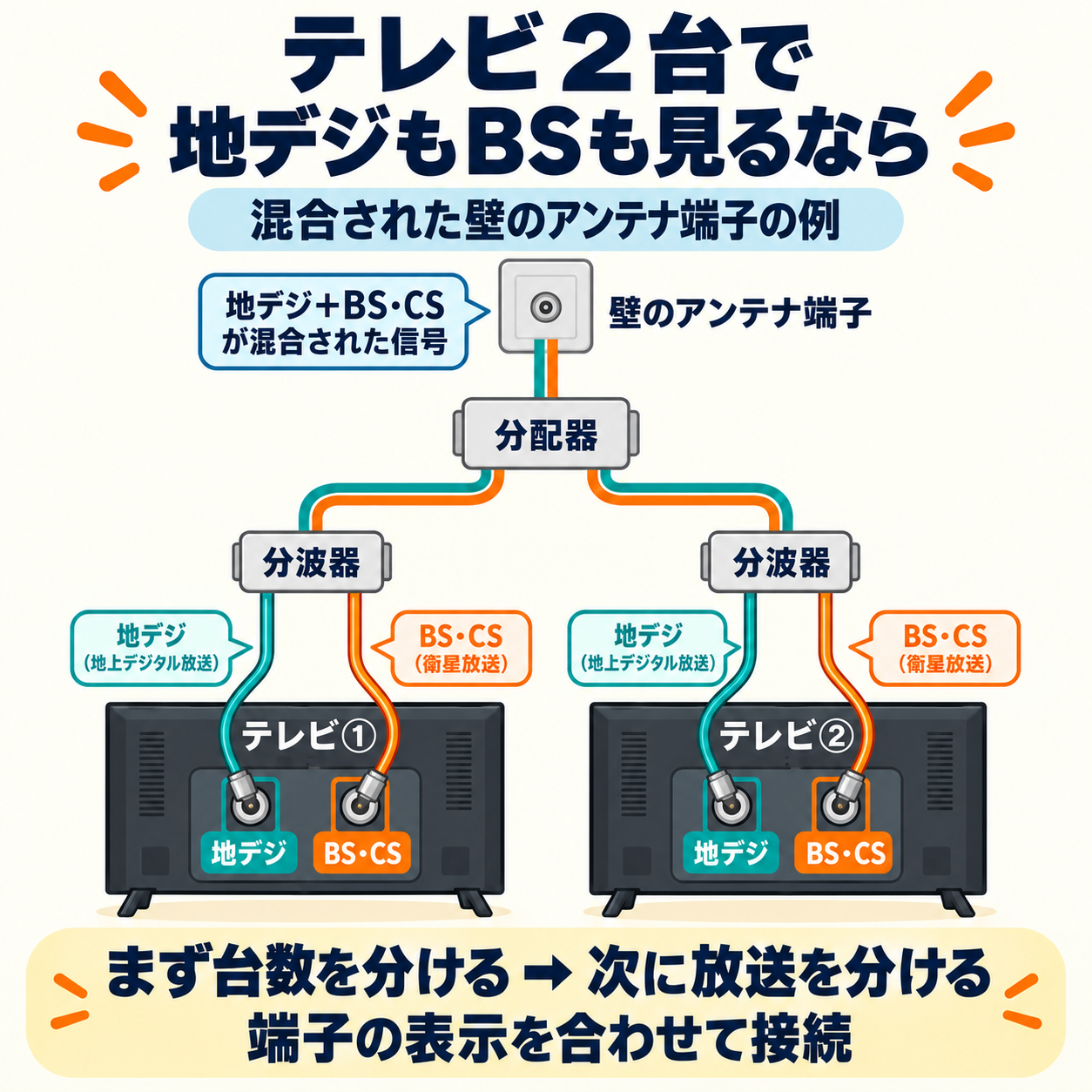

下の図は、壁の１つの端子に地デジとBS・CSの信号が混合されている場合の接続例です。テレビ２台で両方の放送を見るなら、まず分配器で２台分に分け、各テレビの手前で分波器を使って、それぞれの入力端子につなぎます。壁に地デジ用・BS・CS用の端子が別々にある場合などは、設備に合わせて配線してください。

選び方のポイント

①デジタル放送・4K8K対応のものを

古い分配器・分波器だと、デジタル放送が正しく受信できないことがあります。新しく買うなら、デジタル放送に対応した製品を選びます。BS・CSの4K8K放送も見るなら、4K8K（3,224MHzまで）対応のものが安心です。

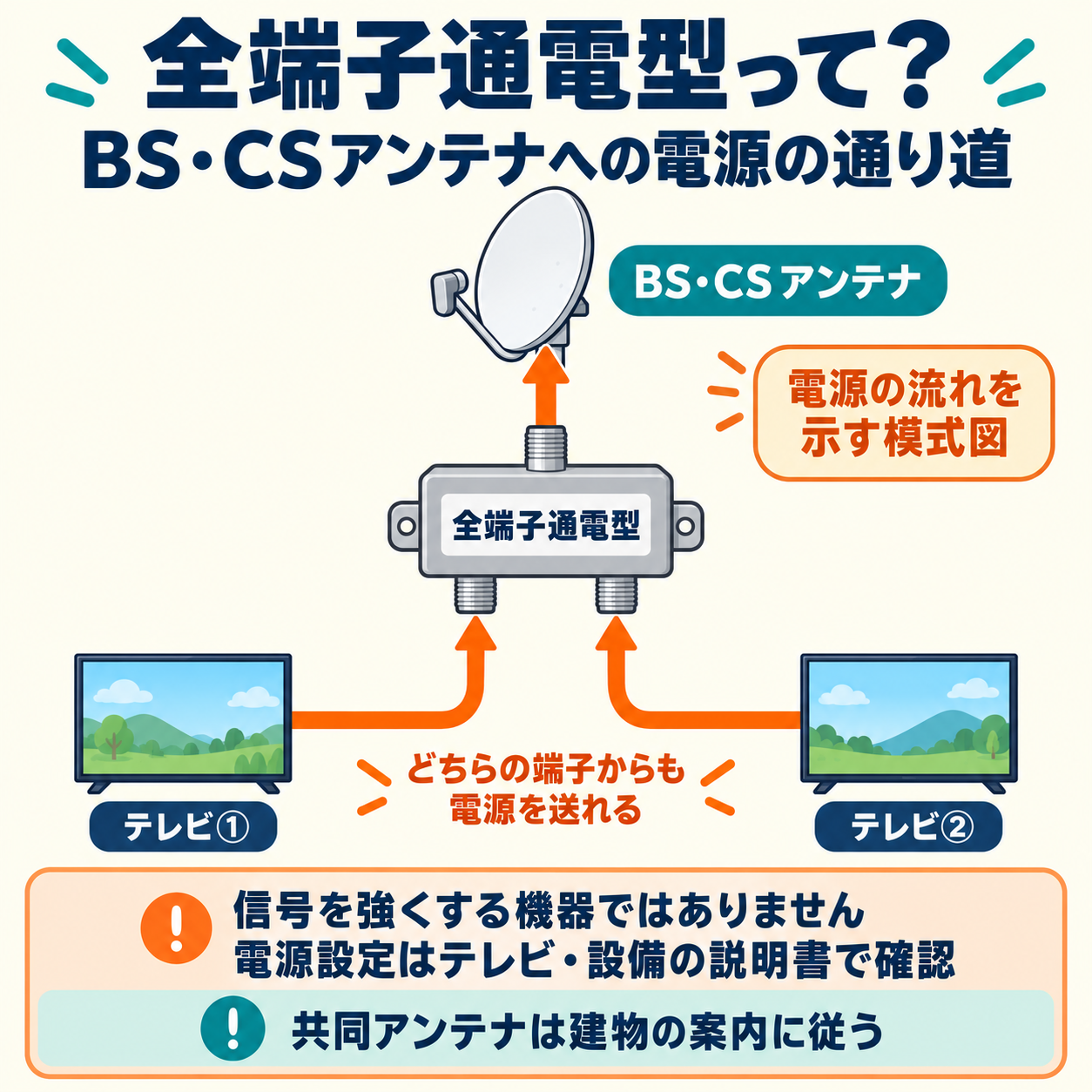

②分配器は「全端子通電形」を

自宅のBS・CSアンテナへテレビやレコーダーから電源を送る設備では、分配器の電気を通さない側の端子に電源を送る機器をつなぐと、アンテナに電源が届かず、BS・CSが映らないことがあります。全端子通電形（全通電型）は、どの出力端子からも入力側のアンテナへ電源を送れるタイプです。

ただし、全端子通電形に替えるだけで必ず映るわけではありません。テレビのアンテナ電源設定や、途中のケーブル・分波器などの通電仕様も確認が必要です。信号を強くする機器ではありません。電源設定はテレビ・設備の説明書に従い、共同アンテナの建物では管理者の案内を確認してください。

③取り付ける場所をまちがえない

分配器と分波器は見た目が似ているため、逆に付けてしまうと映らないことがあります。本体の表示をよく確かめてからつなぎましょう。また、分配する数を増やしすぎると信号が弱くなり、映らない原因になります。使っていない分配器は外すのがおすすめです。

つないだ後は「チャンネル設定」を

配線を変えた時は、テレビのチャンネル設定（チャンネルスキャン）をやり直すようにしましょう。信号が弱い場合にブースター（増幅器）を付ける方法もありますが、ノイズまで大きくなることがあるため、電気店で信号の強さを測ってからがおすすめです。

当店で取り扱っている商品

• DXアンテナ 2分配器 2DLWS(B)：全端子通電形・4K8K対応（10〜3,224MHz）・出力ケーブル付き
• DXアンテナ ケーブル分波器 MBUMWS(B)：4K8K対応のケーブル付き分波器

AQUOSでBSだけ映らない時は

BSだけ映らない時は、アンテナへの電源の設定が原因のこともあります（AQUOSでBSだけ映らない「E202」）。テレビ全体が映らない時はテレビが映らない時の確認4つをご覧ください。

参考：ソニー サポート「アンテナ接続に使う『分配器』や『分波器』の違いや特長を教えてください。」／DXアンテナ 製品情報
